Broadband Horn Antennas
Product description
  Broadband Horn Antennas
BBHA 9120 A Broad-Band Horn Antenna (0.8) 1 – 5 (10) GHz, N-connector
BBHA 9120 B Broad-Band Horn Antenna 1 – 10 GHz, N-connector
BBHA 9120 C Broad-Band Horn Antenna 2 – 18 (20) GHz, SMA-connector
BBHA 9120 D Broad-Band Horn Antenna (0,8) 1 – 18 GHz, N-connector
BBHA 9120 E
Broad-Band Horn Antenna 0.5 – 6 GHz, N-connector
BBHA 9120 F-
N
Broad-Band Horn Antenna 0.2 – 2 GHz, N-connector
BBHA 9120 F-
7/16
Broad-Band Horn Antenna 0.2 – 2 GHz, 7/16-connector
BBHA 9120 G
Broad-Band Horn Antenna 0.4 – 2.8 GHz, 7/16-connector
BBHA 9120 J
Broadband horn antenna optimized for the gain in 1 m distance from 800 MHz to
6.2 GHz. Especially optimized for automotive immunity. Power limited by the N-connector. The N-connector can withstand ca. 400 Watt at 4 GHz.
BBHA 9120 J- 7/16
Broadband horn antenna optimized for the gain in 1 m distance from 800 MHz to
6.2 GHz. Especially optimized for automotive immunity. Power limited by the 7/16-connector.The 7/16-connector can withstand ca. 800 Watt at 4 GHz.
BBHA 9120 K
Horn antenna 400 MHz - 1.6 GHz optimized for GM/Ford/Toyota radar testing lower band. Optimized for maximum gain in 1 m distance. Under free space con- ditions 600V/m using a 250 W amplifier in the range 1.2-1.4 GHz can be
reached. N-connector
BBHA 9120 K 7/16
Horn antenna 400 MHz - 1.6 GHz optimized for GM/Ford/Toyota radar testing lower band. Optimized for maximum gain in 1 m distance. Free space conditions 600V/m using a 250 W amplifier in the range 1.2-1.4 GHz can be reached. 7/16” connector.
BBHA 9120
LF
Broad-Band Horn Antenna 0.7 – 6 GHz, N-connector
BBHA 9170
Broad-Band Horn Antenna 15 – 26.5 (40) GHz, SMA-compatible connector

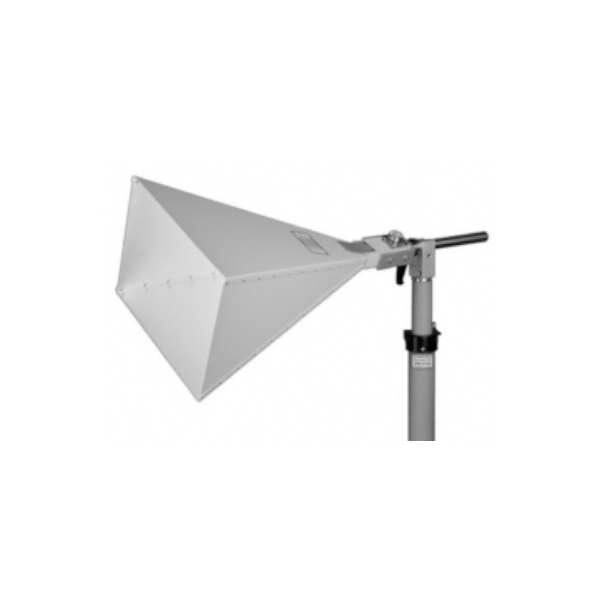

HA 9250-12
Pyramidal standard gain horn Antenna, 1-2 GHz, 7/16-connector, 20 dBi, opti- mized for far field gain.
HA 9250-24
Pyramidal standard gain horn Antenna, 2 – 4 GHz, 7/16-connector, 20 dBi, opti-
mized for far field gain.
HA 9250-48
Pyramidal standard gain horn Antenna, 4 – 8 GHz, 7/16-connector, 22mm-tube, 20 dBi, optimized for far field gain. (Alternative fixture available: 3/8’’-thread and M10 thread in center of gravity replaces 22mm-tube, alternative connector avail- able: N replaces 7/16)
HA 9251-12
Pyramidal standard gain horn Antenna, 1-2 GHz, 7/16-connector, far field gain
19-22 dBi, optimized for 1 m gain.
HA 9251-24
Pyramidal standard gain horn Antenna, 2 – 4 GHz, 7/16-connector, 18 dBi, opti- mized for the gain in 1 m distance.
HA 9251-48
Pyramidal standard gain horn Antenna, 4 – 8 GHz, 7/16-connector, 22mm-tube, 19 dBi, optimized for the gain in 1 m distance.
HWRD750
Double ridged horn antenna 7.5-18 GHz with waveguide flange WRD750.
Gain 16-21 dBi, 1 kW, especially to generate very high field strengths.
Adapter
WRD-N
Adapter WRD750 to coaxial N-female. (Not required if the antenna is directly fixed to the amplifier rack using the WRD750 flange.)
Opt. WRD
tube 22mm
Option for HWRD750: 22 mm tube with indexing ring. (Not required if the anten- na is directly fixed to the amplifier rack using the WRD750 flange.)

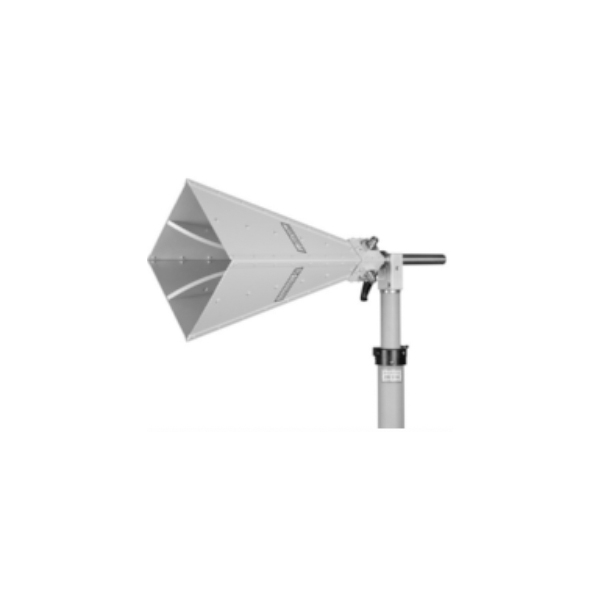

Dual polarised horn antennas
CTIA 0710
CTIA horn antenna, dual polarized, 0,7-10 GHz, typ. 30 dB cross polar rejection, antenna with reduced size for OTA measurements. Antenna without 22 mm tube!
Opt. CTIA
tube 22 mm
Option for CTIA 0710: 22 mm tube with indexing ring.
BBHX 9120 E
Dual polarized Broad-Band Horn Antenna 0.4 – 10 GHz, N-connectors
BBHX 9120 LF
Dual polarized Broad-Band Horn Antenna (0.8) 1 – 8 (10.5) GHz, N-connectors.
