通過電磁耦合方式將時諧信號電流或脈衝信號電流以電壓方式傳遞給記錄設備,具有波形無畸變、與電流載體物理隔離等特點。滿足各類標準對1 MHz及以下時諧信號、上升時間小於350 ns瞬態脈衝信號的測量需求。廣泛應用於電磁相容傳導敏感度(抗擾度)測試。

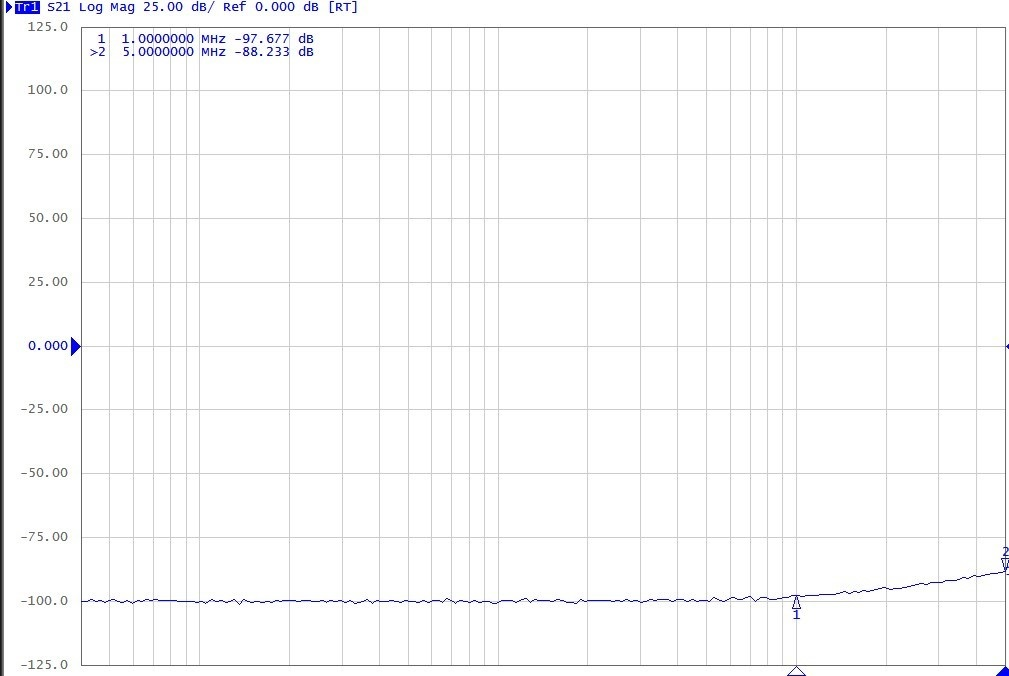

CM 0301M寬頻電流監測鉗s21曲線*
CM 0301M
技術參數
靈敏度
0.001 V/A
上限頻率(-3dB)
1 MHz
輸出阻抗
50 Ω
內直徑
40 mm
最大峰值電流
200,000 A
外直徑
116 mm
最大連續電流(有效值)
400 A
厚度
上升時間
350 ns
介面形式
BNC type
安秒積
6 A·s
工作溫度
0 ℃-65 ℃
下限頻率(-3dB)
10 Hz
重量
1 kg
