產品目錄 Products

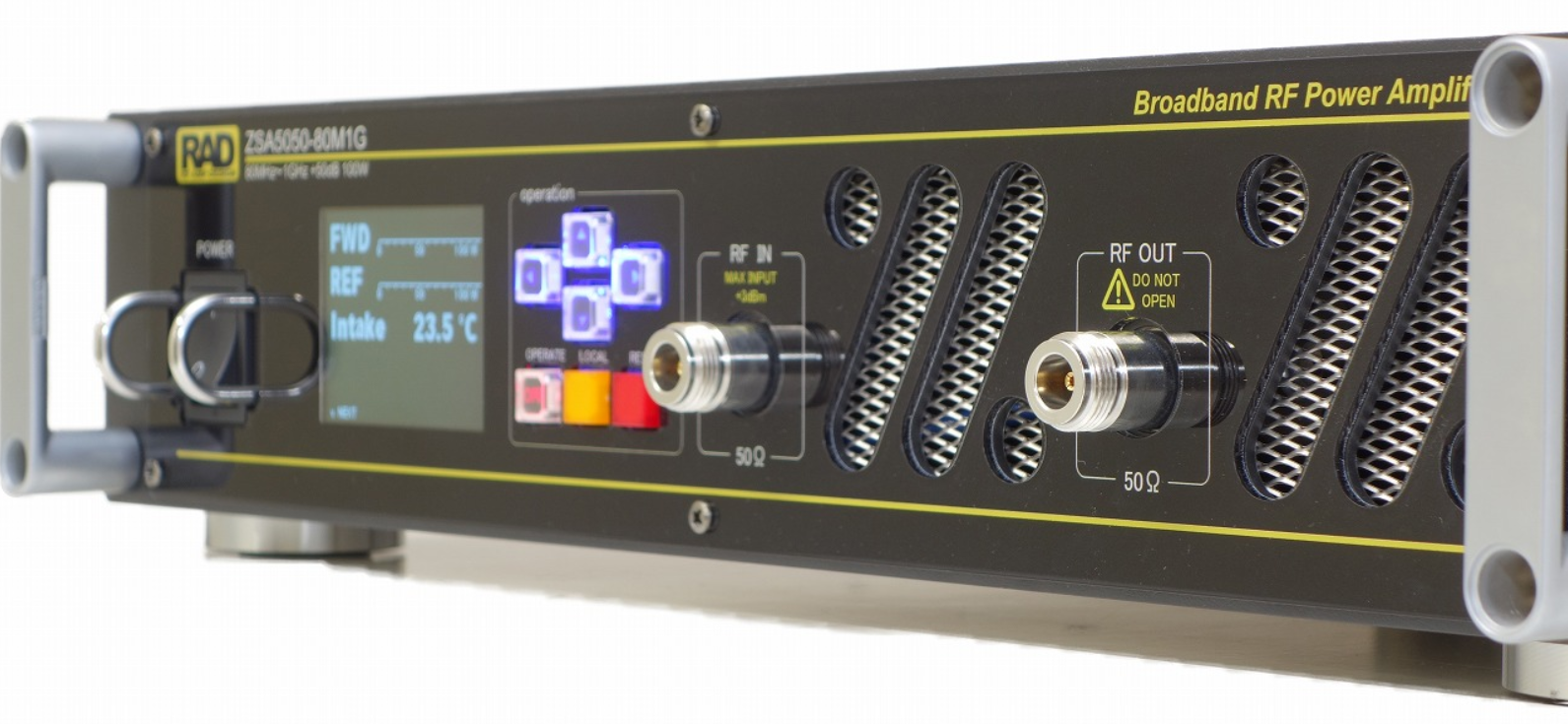

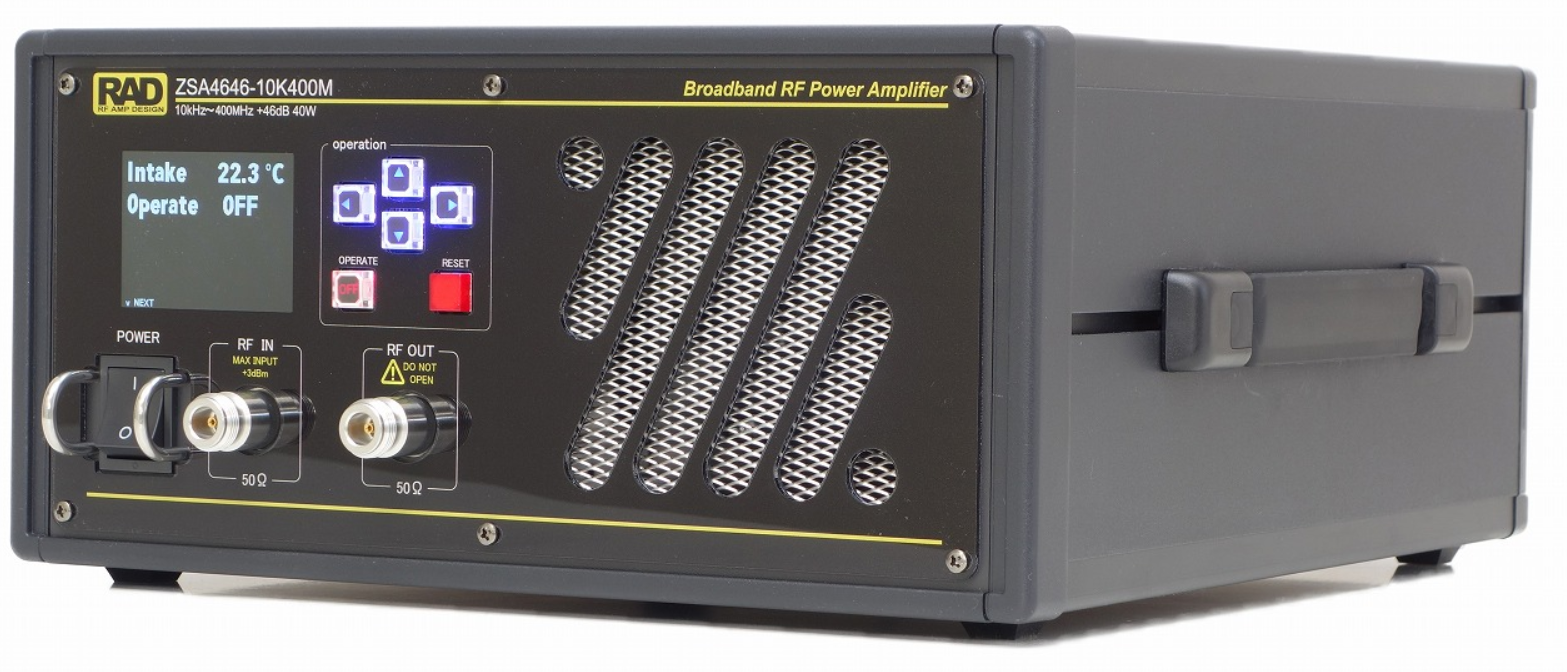

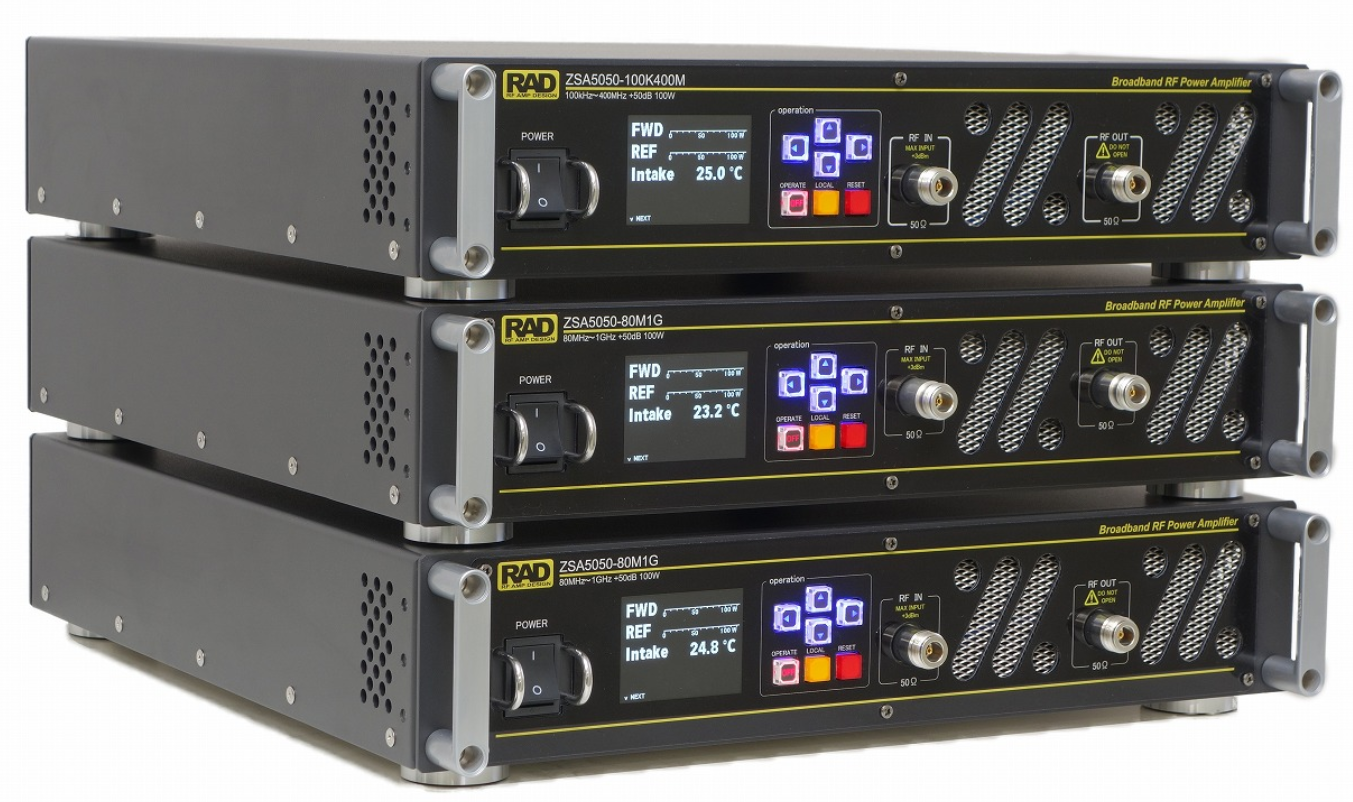

RF POWER AMPLIFIER 功率放大器 1G~6GHz
20W~1kW
商品說明

800MHz ~ 2GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA4343-800M2G

+43dB

20W/CW

320×350×149

GaN-HEMT

ZSA4646-800M2G

+46dB

40W/CW

480×350×88

GaN-HEMT

ZSA4949-800M2G

+49dB

80W/CW

480×450×88

GaN-HEMT

ZSA5151-800M2G

+51dB

120W/CW

480×500×132.5

GaN-HEMT

ZSA5454-800M2G

+54dB

250W/CW

480×650×177

GaN-HEMT

ZSA5858-800M2G

+57dB

600W/CW

19"System Rack 14U

GaN-HEMT

ZSA5959-800M2G

+59dB

800W/CW

19"System Rack 19U

GaN-HEMT

ZSA6060-800M2G

+60dB

1kW/CW

19"System Rack 26U

GaN-HEMT

800MHz ~ 3.2GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA4343-800M3.2G

+43dB

20W/CW

320×350×149

GaN-HEMT

ZSA4545-800M3.2G

+45dB

30W/CW

480×350×88

GaN-HEMT

ZSA4848-800M3.2G

+48dB

60W/CW

480×450×88

GaN-HEMT

ZSA5050-800M3.2G

+50dB

100W/CW

480×500×132.5

GaN-HEMT

ZSA5252-800M3.2G

+52dB

150W/CW

480×650×177

GaN-HEMT

ZSA5454-800M3.2G

+54dB

250W/CW

480×600×177/132.5

GaN-HEMT

ZSA5656-800M3.2G

+56dB

400W/CW

19"System Rack 14U

GaN-HEMT

ZSA5858-800M3.2G

+58dB

600W/CW

19"System Rack 19U

GaN-HEMT

ZSA5959-800M3.2G

+59dB

800W/CW

19"System Rack 26U

GaN-HEMT

700MHz ~ 4.2GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA4242-700M4.2G

+42dB

15W/CW

320×350×149

GaN-HEMT

ZSA4444-700M4.2G

+44dB

25W/CW

480×350×88

GaN-HEMT

800MHz ~ 4GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA4747-800M4G

+47dB

50W/CW

480×450×132.5

GaN-HEMT

ZSA4949-800M4G

+49dB

80W/CW

480×550×132.5

GaN-HEMT

ZSA5151-800M4G

 +51dB

 120W/CW

480×550×177

GaN-HEMT
ZSA5353-800M4G

+53dB

200W/CW

480×600×221.5

GaN-HEMT
ZSA5454-800M4G  +54dB      250W/CW

19"System Rack12U

  GaN-HEMT
ZSA5555-800M4G  +55dB      300W/CW

19"System Rack12U

  GaN-HEMT
ZSA5757-800M4G  +57dB      500W/CW

19"System Rack17U

  GaN-HEMT
ZSA5959-800M4G  +59dB      800W/CW

19"System Rack34U

  GaN-HEMT

2GHz ~ 4GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA4343-2G4G

+43dB

20W/CW

480×350×88

GaAs-FET

ZSA4545-2G4G

+45dB

30W/CW

480×450×132.5

GaAs-FET

ZSA4747-2G4G

+47dB

50W/CW

480×500×132.5

GaAs-FET

ZSA5050-2G4G

+50dB

90W/CW

480×600×177

GaAs-FET

ZSA5252-2G4G

+52dB

150W/CW

480×600×266/132.5

GaAs-FET

20MHz ~ 6GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA3030-20M6G

+30dB

1W/CW

210×280×99

GaN-HEMT

2.5GHz ~ 6GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA4343-2500M6G

+44dB

20W/CW

320×350×149

GaN-HEMT

ZSA4545-2500M6G

+45dB

30W/CW

480×450×88

GaN-HEMT

ZSA4747-2500M6G

+47dB

50W/CW

480×450×132.5

GaN-HEMT

ZSA4848-2500M6G

+48dB

60W/CW

480×500×132.5

GaN-HEMT

ZSA5151-2500M6G

+51dB

120W/CW

480×600×132.5

GaN-HEMT

ZSA5454-2500M6G

+54dB

250W/CW

480×600×266

GaN-HEMT

700MHz ~ 6GHz

Model

Gain

Output Power
(P1dB)

Size(W×D×H/mm)

Device

Data

Sheet

ZSA4343-700M6G

+43dB

15~20W/CW

320×350×149

GaN-HEMT

ZSA4747-700M6G

+47dB

30~50W/CW

480×450×132.5

GaN-HEMT

ZSA5050-700M6G

+50dB

60~100W/CW

480×600×132.5

GaN-HEMT

ZSA5353-700M6G

+53dB

120~200W/CW

480×650×221.5

GaN-HEMT

ZSA5555-1G6G
※1G-6GHz

+55dB

300W/CW

19"System Rack 14U

GaN-HEMT

ZSA5757-1G6G
※1G-6GHz

+57dB

500W/CW

19"System Rack 28U

GaN-HEMT

Applications

・EMC Tests

   IEC 61000-4-6

   IEC 61000-4-39

   ISO 11542-3

   ISO 11452-4

   ISO 11542-5

   ISO 11542-11
