根據IEC, ISO, SAE, MIL, GB, GB/T進行抗擾度測試；放大器具有高線性度、寬頻率範圍和高放大的功率，並有高溫和過流保護。 訊號輸入類型:CW/AM/PM/FM/PULSE。

使用方式
射頻功率放大器用於接收低輸入訊號並將其轉換為較大的輸出訊號，該訊號足夠高以達到所需的測試電平。

應用領域
3ctest生產的射頻功率放大器，其頻率範圍和輸出功率專門針對EMC抗擾度測試系統的應用量身定制，符合IEC 61000-4-3和IEC 61000-4-6或其他類似的國家和國際法規( ISO, SAE, MIL, ETSI, GB, GB/T…)。

產品特點
> 對寬頻射頻功率放大器進行了最佳化，使其具有高效率，高1dB壓縮和高增益
> 射頻功率放大器在寬頻率範圍內提供高線性度和高放大功率
> 低雜訊和失真
> 訊號輸入類型：CW / AM / PM / FM / Pulse
> 多種擴大機型號，適用於整個EMC相關頻率範圍
> 內部採用強制空氣冷卻、內部保護電路及監測裝置一起，保護擴大機免受過熱 (例如高室溫)造成的損壞。 故障的發生由面板亮起的指示燈顯示(fault)
> 內建定向耦合器用於正向/反向功率測量
> 反向駐波比可調，最高可承受100%反向功率
> 特殊內部設計暫時斷電時不會損害功放
> 更大的飽和功率和線性功率容差，可以提高擴大機壽命
> 模組化設計，方便維護與服務
> GPIB/LAN/RS232 通訊介面
> 擴大機程式碼開放，支援遠端螢幕顯顯和程式二次開發

設備功能概述

--操作

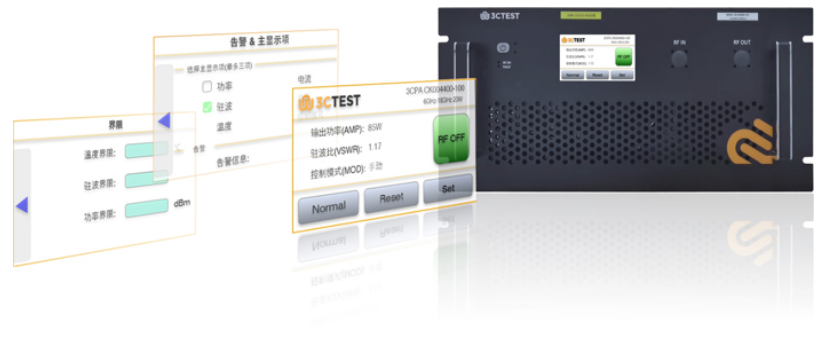

手動操作是透過4.3吋高清彩色電容觸控面板和一個電源開關按鈕完成的。 4.3吋高畫質彩色螢幕顯示所有相關的監測參數、工作狀態及警報訊息等一目了然。 整個監測項、警報參數設定及功率放大開啟等也透過人機介面完成。

--介面
內建定向耦合器用監測正向/方向功率，輸出介面類型為N型。 為了適應各種類型測試軟體，遠端通訊介面採用GPIB/LAN/RS232。 各型號設備依輸出功率及頻率需求，訊號輸入/功率輸出介面類型為N型或7/16型。

--保護功能
為了保護功率放大器正常運行，設備內部採用強制空氣冷卻，內部保護電路及監測裝置，保護放大器免受過熱造成的損壞。 監測參數限值可依實際使用需求進行設定。

--參數設定
由於測試環境及測試需求的不同，可以對功率放大器內部保護參數進行修改設定；同時在顯示幕上顯示所需的資訊。 方便測試工程師，隨時了解功率放大器目前的運作。

--設備供電
所有型號都需要有PE線的單相或三相電源供電，例如典型的工業電網。 設備使用220V- 240V或 380V- 400V的寬範圍交流輸入。

--頻率範圍
依型號的不同，放大器在4kHz至40GHz的頻率範圍內可提供標稱功率，工作模式為A類功放。

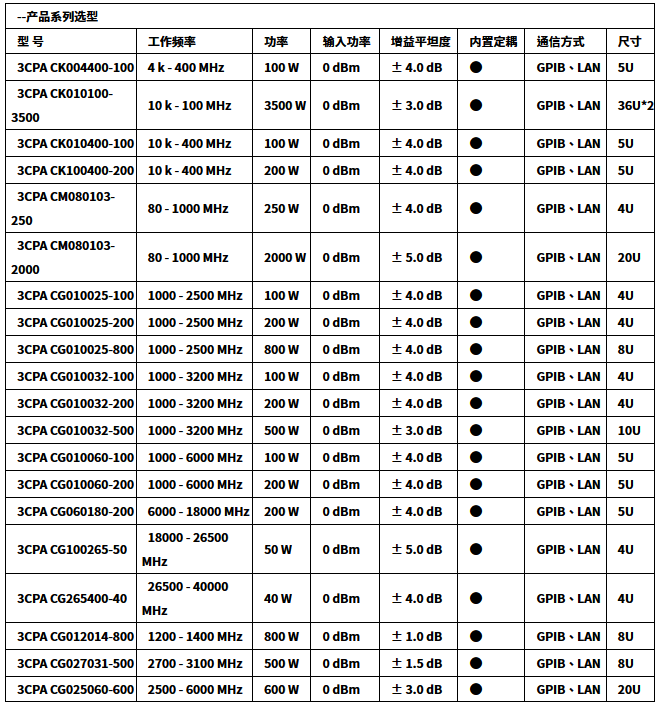

--型號描述

● CKXXX KHz 頻率 ● CMXXX MHz 頻率 ● CGXXX GHz 頻率
