強大的去耦能力可以使輔助設備(AE)免受浪湧的影響,確保測試的重複性。 6kV浪湧測試電壓,在AE端口的最大殘餘電壓只有90 V,無需使用額外的去耦元件。此款CDN滿足IEC/EN 61000 - 4 - 5:2017的標準。退耦性能及傳輸速率穩定,體積小巧便於攜帶使用方便。
特點:
> 支持充電樁CAN線和雙絞類型485線測試
> 適合1.2/50 s、8/20 μs組合波
> 耦合模式: CAN H+CAN L對地 / LIN對地
> 數據速率:CAN 10MBit/s;LIN 100 KBit/s
> 最大工作電流2A
> AE與EUT端口皆為4mm香蕉頭

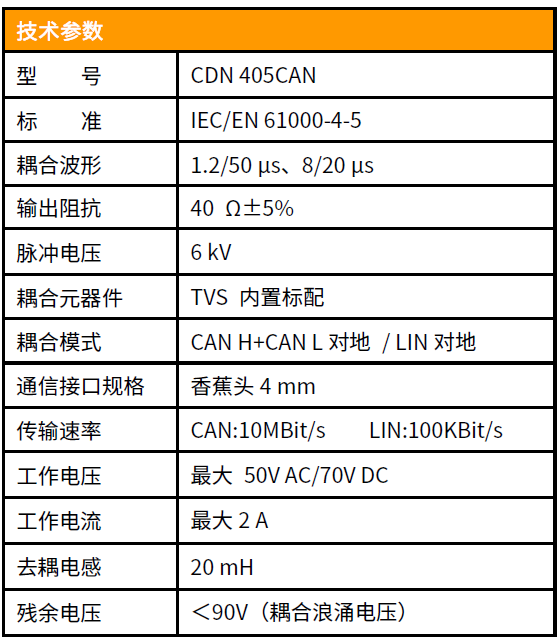

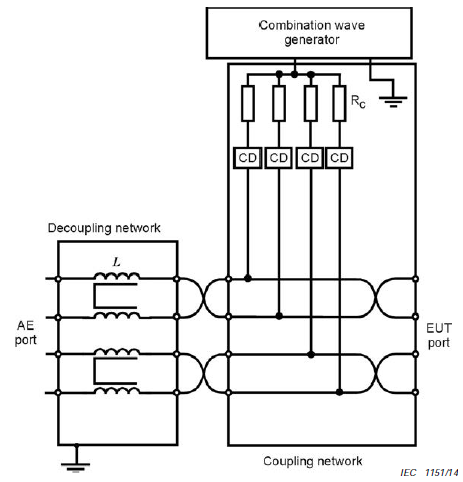

設計原理圖1:
圖1 依據IEC 61000-4-5:2017 Figure 9

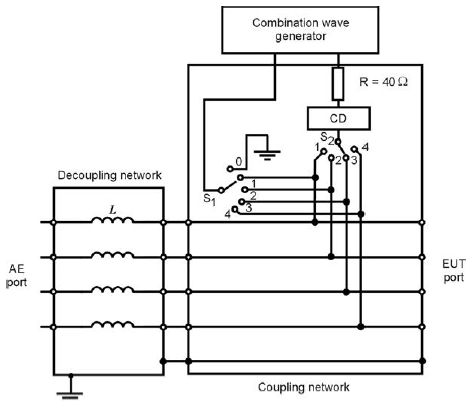

設計原理圖2:
圖2 依據IEC 61000-4-5:2005 Figure10
